Vision-guided robotics:
OnTheSpot
OnTheSpot van DVC Machinevision is een geavanceerde vision-guided robotics oplossing die producten lokaliseert op een transportband en de positie en rotatie aan de robot doorgeeft. Daarnaast worden de producten beoordeeld op kwaliteit en aanwezigheid van afwijkingen. Dit stelt high-speed pickrobots in staat om alleen de goede producten op een bewegende transportband op te pakken.
Offline simulatiemodus
Realtime monitoring
Intuïtieve bediening
OnTheSpot combineert hoogwaardige 2D- en 3D-camera’s met krachtige beeldverwerking en realtime communicatie met robotcontrollers. Hierdoor kunnen producten flexibel worden verwerkt, gesorteerd én met een vaste oriëntatie in trays, kratten of andere verpakkingen worden neergelegd.
Het systeem maakt gebruik van geavanceerde vision tools voor betrouwbare objectdetectie, positie- en kwaliteitsbepaling. Objecten kunnen worden herkend op iedere positie op de band en onder alle oriëntaties.
Voor het bepalen van de kwaliteit van een product worden maatwerk algoritmes gemaakt waarmee op vorm, kleur, hoogte of andere eigenschappen of afwijkingen gesorteerd kan worden. De gewenste eigenschappen kan de klant zelf opstellen.
Realtime
Het systeem stuurt in realtime coördinaten en de productkwaliteit naar de robotcontroller, waardoor producten nauwkeurig kunnen worden opgepakt terwijl de lijn blijft bewegen. De robotcontroller wordt zo in staat gesteld een optimaal vervolg te geven aan het proces, bijvoorbeeld bij het bepalen van indeling en volgorde van producten in verpakkingen. De communicatie met de robotcontrollers kan naar behoefte worden aangepast. Er zijn diverse industriestandaarden beschikbaar.
Levering en support
DVC Machinevision verzorgt de levering, integratie, installatie en inbedrijfstelling van OnTheSpot. Onze medewerkers geven instructie aan operators en technische dienst en bieden – indien nodig – remote support tijdens kantooruren op werkdagen. Daarmee is niet alleen de visionoplossing zelf geborgd, maar ook een zorgvuldige implementatie in het totale productieproces.
Ook onderhoud, diagnose op afstand en finetunen met overige lijncomponenten kunnen onderdeel zijn van de totale systeemondersteuning.

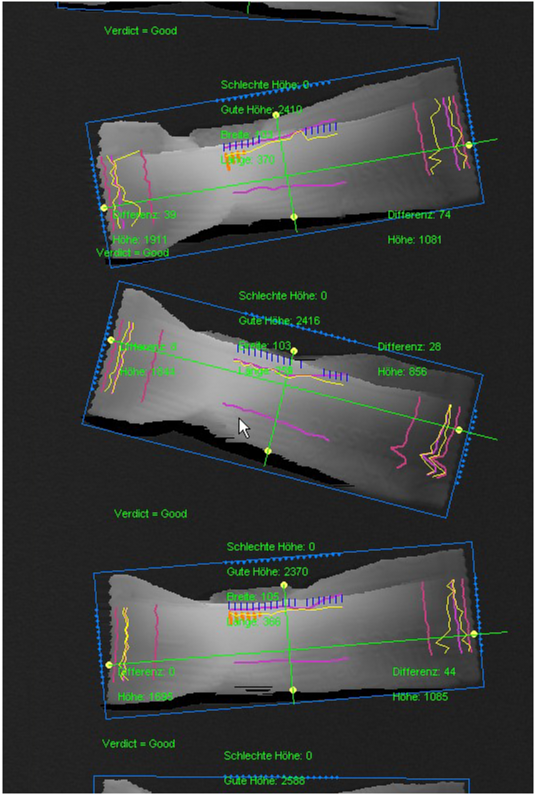

User interface
- Gebruiksvriendelijke grafische interface met touchscreenbediening.
- Receptbeheer voor verschillende producten.
- Eenvoudig instellen en finetunen van detectie- en kwaliteitsparameters.
- Realtime monitoring van lijnsnelheid en beeldverwerking.
- Statusinformatie uit vision- en lijnproces kan centraal worden weergegeven voor operators en technische dienst.
Specificaties
- Flexibele inzet van diverse soorten camera’s voor beeldvorming:
o Linescan, areascan, 3D.
o Mechanische integratie in overleg. - Producten op de vlakke band worden gevonden en de positie en rotatie worden productonafhankelijk bepaald.
o Zowel de boven- als onderkant in beeld. - Realtime overdracht van pickcoördinaten naar robotcontroller.
- Hoge nauwkeurigheid, ook bij complexe productvormen.
- Klantspecifieke producteigenschapsmetingen.
- Communicatie met robotcontroller, PLC en overige lijnebesturing in overleg.
o Op basis gangbaar industriële protocollen
o Maatwerk TCP/IP protocol - Mogelijkheid tot remote access voor diagnose en support.
Kenmerken
- Producthoogte meten ten behoeve van het (volledig) vullen van een verpakking.
- Per type product de kwaliteit bepalen en op basis daarvan discrimineren:
o Lengte, breedte, dikte, kleur, vorm, aan- of afwezigheid van elementen
o In recepten kunnen diverse producten en/of kwaliteitseisen georganiseerd worden. - Flexibel verwerken van verschillende producttypen, onafhankelijk van oriëntatie.
- Realtime uitsturen van coördinaten en kwaliteitsinformatie.
- Offline simulatiemodus voor het optimaliseren van instellingen op basis van opgeslagen beelden.
- Eenvoudige kalibratie.
Totaaloplossingen met sterke support
Onze machine visionsystemen zijn - vaak in samenwerking met specialistische partners - door onze eigen engineers ontwikkeld en al jaren in gebruik in veeleisende praktijksituaties. Ze garanderen extreme nauwkeurigheid, ook bij zeer hoge snelheden. De bijbehorende software zorgt in alle gevallen voor inzichtelijke data en statistieken.
Onze engineers adviseren je graag over de mogelijkheden van machine vision in jouw productielijn. Samen zorgen we voor vlotte implementatie en ingebruikname. Loop je in de praktijk tegen vraagstukken aan? Dan kun je altijd rekenen op onze uitgebreide support, remote of op locatie.
Meer weten?
Wil je meer weten over OnTheSpot, de mogelijkheden ervan en ons overige aanbod? Neem dan contact met ons op. We voorzien je graag van aanvullende informatie.
Tip! We bieden ook machinevision oplossingen om verpakte voedingsmiddelen te controleren, bijvoorbeeld op label, seal of tape print. Lees ook meer over de rol van kunstmatige intelligentie en deep learning in machinevision oplossingen en de vastlegging van data in productieprocessen.
